掃描探針顯微鏡SPM的發展歷史、產品類型

納米技術在更小尺度上研究和改造自然的發展也推動了顯微技術的發展，以成像和控制納米級結構。實現這一目標的最廣泛使用的技術之一是掃描探針顯微鏡 (SPM)，其中探針在表面上掃描以構建具有原子分辨率的逐點圖像。與經典的光學顯微鏡和電子束顯微鏡相比，這種類型的顯微鏡顯示的細節遠遠超出光學分辨率極限（通常為數百納米），并且還可以探測表面形貌，這導致了理解的范式轉變。納米尺度的物質。

掃描探針顯微鏡的發展始于 1981 年IBM 蘇黎世研究實驗室的Gerd Binnig和Heinrich Rohrer發明了掃描隧道顯微鏡，并于 1986 年為他們贏得了諾貝爾物理學獎。這一發現為整個 SPM 技術家族的發展奠定了基礎，這些技術能夠探測納米級電子、機械、磁性、熱和化學不容易通過光學手段檢測到的特性。除了對納米級表面進行成像外，這些掃描探針還可以用于操縱納米級物質，例如將單個原子定位在表面上。在本文中，我們將首先關注 SPM 的兩個最廣泛使用的變體，即掃描隧道顯微鏡 (STM)和原子力顯微鏡 (AFM)，然后概述這些技術在特定應用中的一些更專業的變體。

什么是掃描隧道顯微鏡？

STM 使用納米級探針通過在表面上掃描探針來測量樣品的形貌和局部電子特性。當尖端在表面上掃描時，可以建立這些特性的地圖，其分辨率大大超過光學顯微鏡的分辨率，從而可以將真正的納米級特征可視化到單個原子的水平。

掃描隧道顯微鏡如何工作？

STM 利用電子隧穿的量子力學現象，從尖銳的導電尖端到低于 1 nm 的納米級接近的導電表面（圖 1a）。當在尖端和表面之間施加偏置電壓時，即使它們不接觸，隧穿也能使電流流動。這種現象源于電子的波狀量子力學性質，它產生了電子穿過間隙的有限概率，因此產生了電流，這在經典圖片中是不可能的。

隧穿電流的大小對分離具有指數依賴性，這使得它對表面形貌高度敏感。同時，電流還與表面和探針本身的局部電子特性（態密度）有關，使得 STM 對高度和電子特性都敏感。鋒利的尖端確保電流被限制在極小的區域內，并且在給定位置周圍僅探測非常小的樣品區域。通過在表面掃描尖端時監測隧道電流，可以繪制出表面形貌和電子特性（圖 1b）。這里的一個關鍵方面是使用高精度壓電定位器，它能夠以亞納米分辨率掃描和定位表面上方的尖端。最終，

STM 通常以兩種不同的操作模式執行，具體取決于應用：恒定高度模式和恒定電流模式（圖 2）。在恒定高度模式下，尖端以固定間距在表面上掃描，并記錄隧道電流的變化，這與表面形貌直接相關。在恒定電流模式下，反饋回路用于改變尖端高度，以在尖端掃描表面時保持隧道電流恒定，并記錄施加到壓電高度控制的電壓。此模式是兩者中較慢的模式，因?yàn)樘筋^高度需要不斷重新調整。對于平坦表面，此模式可以繪制出局部電子密度，而對于粗糙表面，最終圖像可以同時受到局部電子密度和形貌的影響。

掃描隧道顯微鏡示意圖

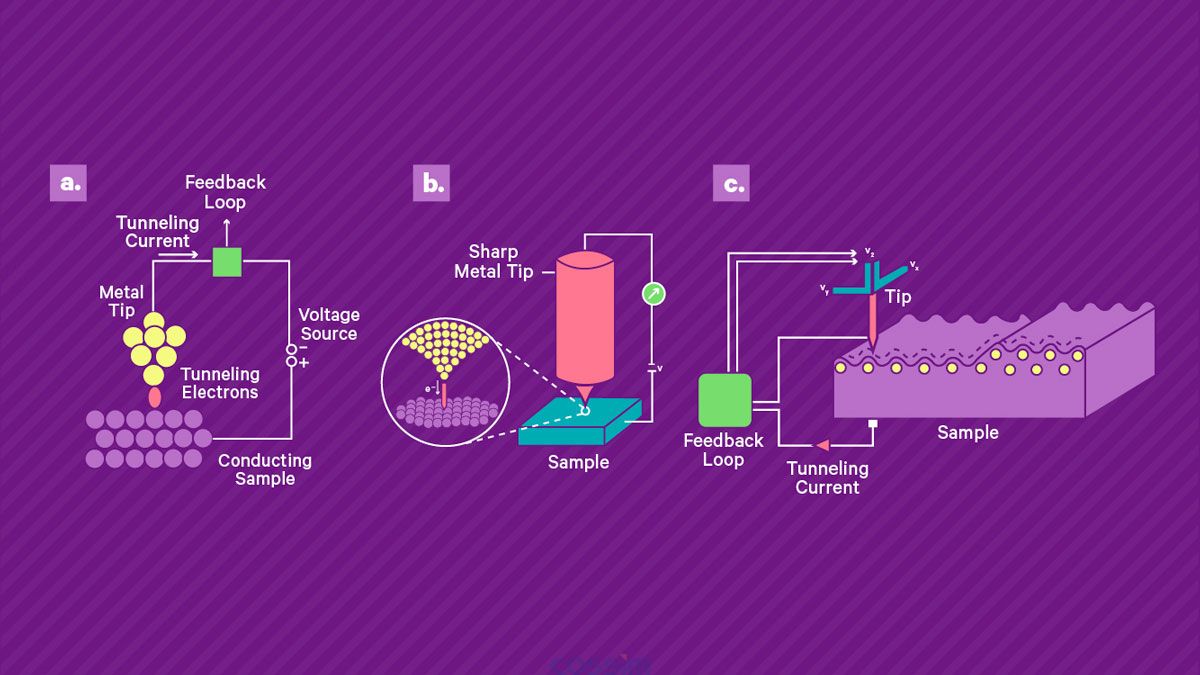

圖1 ：掃描隧道顯微鏡的工作原理。a) 和 b) 將尖銳的導電尖端靠近導電樣品表面并施加偏置電壓，從而在間隙中產生小的隧道電流。該電流由高增益放大器讀出。c) 壓電掃描系統用于控制尖端與表面的分離并在表面上掃描尖端。當尖端保持在恒定高度時，電流幅度可用作尖端表面分離的直接測量，從而實現地形成像?；蛘撸梢允褂梅答伝芈吠ㄟ^改變定位系統的控制電壓來保持恒定電流，該控制電壓被記錄下來并產生樣品上的形貌和電子密度的測量值。

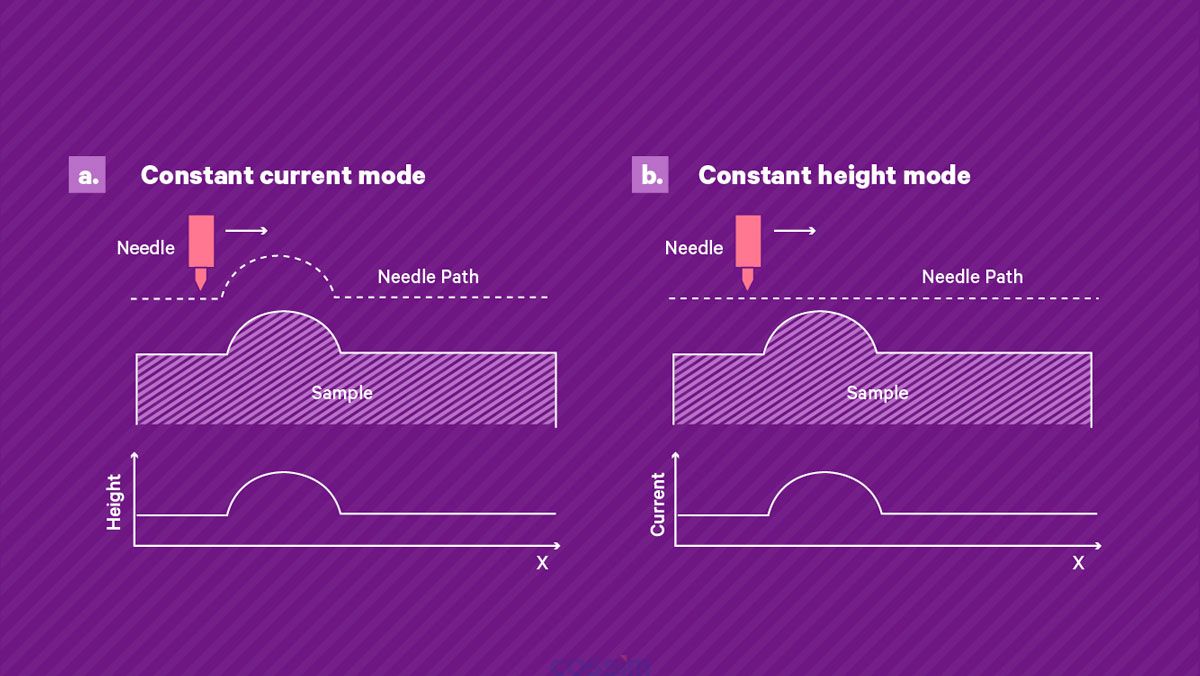

圖2 ： STM 掃描模式。a) 恒流模式：通過反饋回路調整尖端高度，使隧道電流保持恒定，記錄的尖端高度與樣品形貌直接相關。b) 恒定高度模式：尖端在樣品上掃描并記錄隧道電流時保持恒定高度，這與表面形貌和電子電荷密度有關。

優勢、局限和常見問題

與其他顯微技術相比，STM 的主要優勢在于其極高的分辨率，與光學顯微技術相比，它能夠以更詳細的方式繪制表面形貌和電子特性。

STM 的主要限制是它需要一個導電的樣品表面才能工作，這限制了可以用它研究的材料類型。與光學和電子顯微鏡技術相比，采集時間和可以研究的表面積大小也受到探針或樣品本身需要掃描以建立圖像這一事實的限制，這與直接光學成像或掃描電子束顯微鏡中的快速大面積掃描。此外，對于非原子平坦且電子特性不均勻的樣品，很難區分每種樣品對最終圖像的貢獻，尤其是在恒流模式下。

掃描隧道顯微鏡的應用

STM 最初被認為是一種原子分辨率成像技術，但對廣泛的基礎科學產生了深遠的影響。例如，它允許第一次看到表面的單個原子（圖 3 和 4），并且可以看到分子的軌道。在材料科學中，它為已知材料的納米級特性提供了新的見解，還可以研究新的納米級材料，例如石墨烯18和碳納米管，以及由單個原子組成的組裝結構（圖 5）。在化學中，STM 允許催化劑的表面粗糙度和電子特性如何管理他們的表現以被理解。盡管許多生物樣品不導電，但已經表明它們可以涂有薄金屬膜沉積在導電基底上或在潮濕條件下掃描23以便可以使用 STM 對其進行研究。

掃描隧道顯微鏡圖像

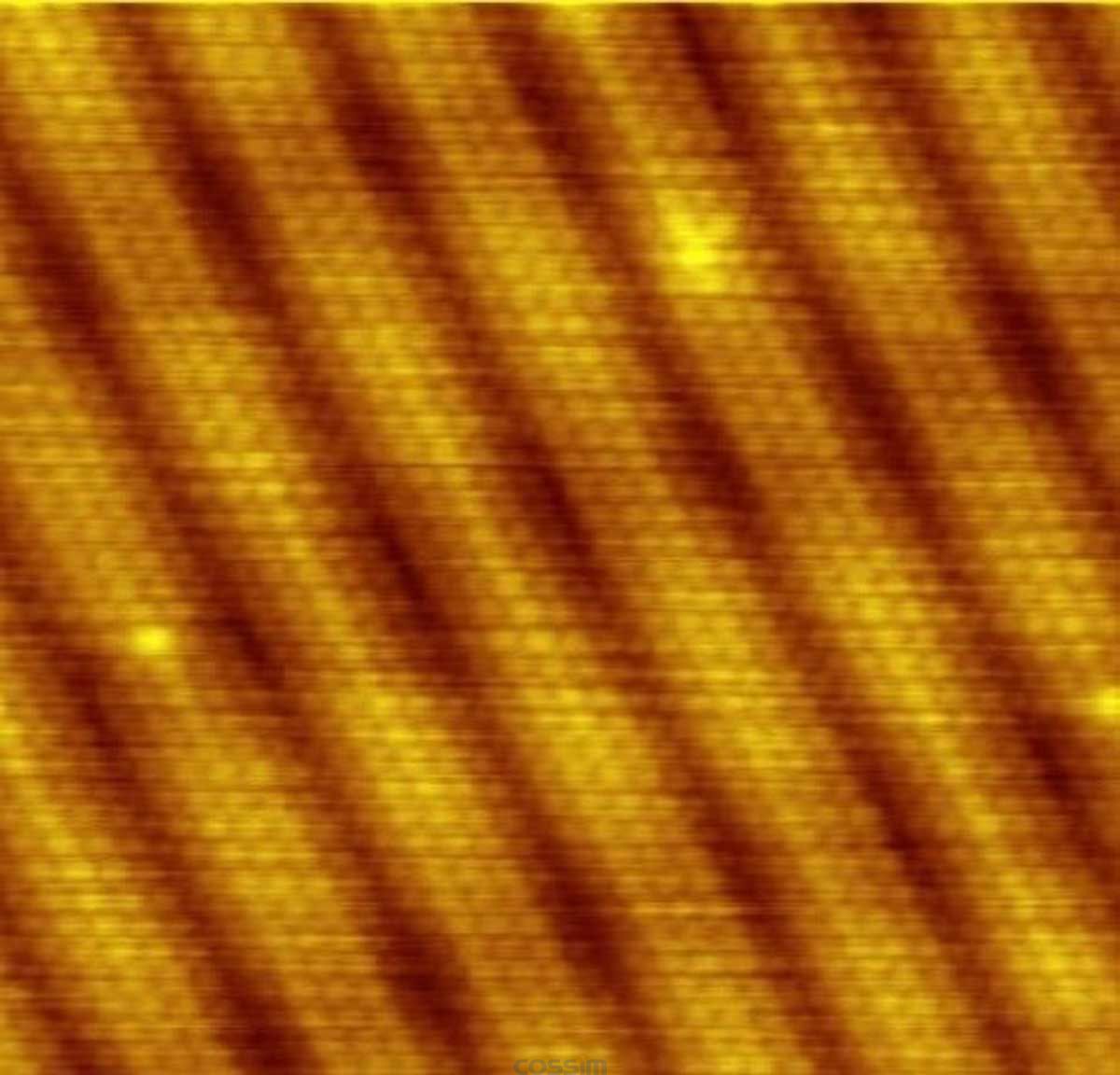

圖3 ：金表面的 STM 圖像。單個原子及其排列是直接可見的。暗帶對應于表面的凹坑，沒有原子。拍攝者：歐文羅森。

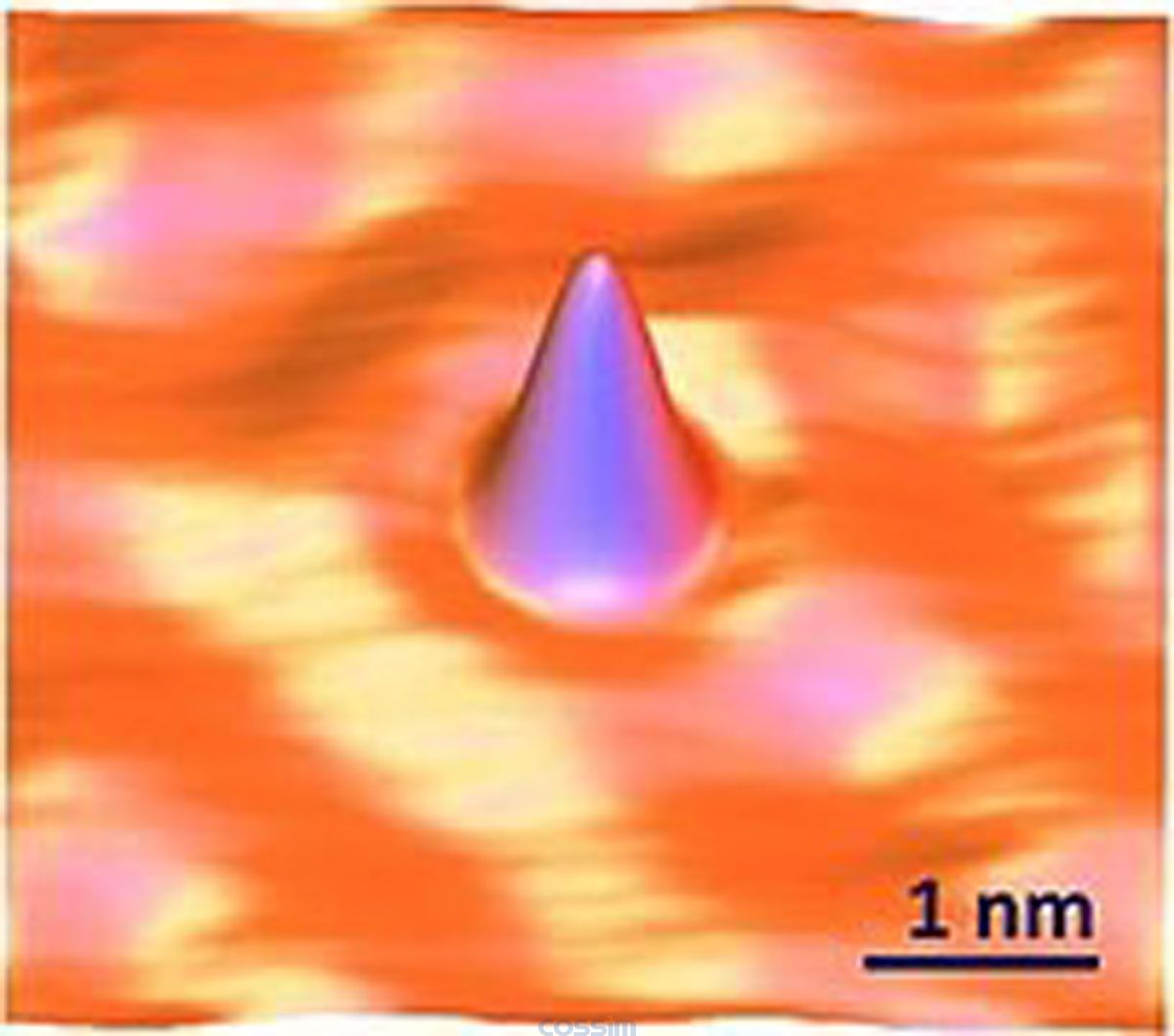

圖4 ：銅表面上單個鈷原子的 STM 圖像。圖片來源：NIST、約瑟夫·斯特羅西奧等。人。

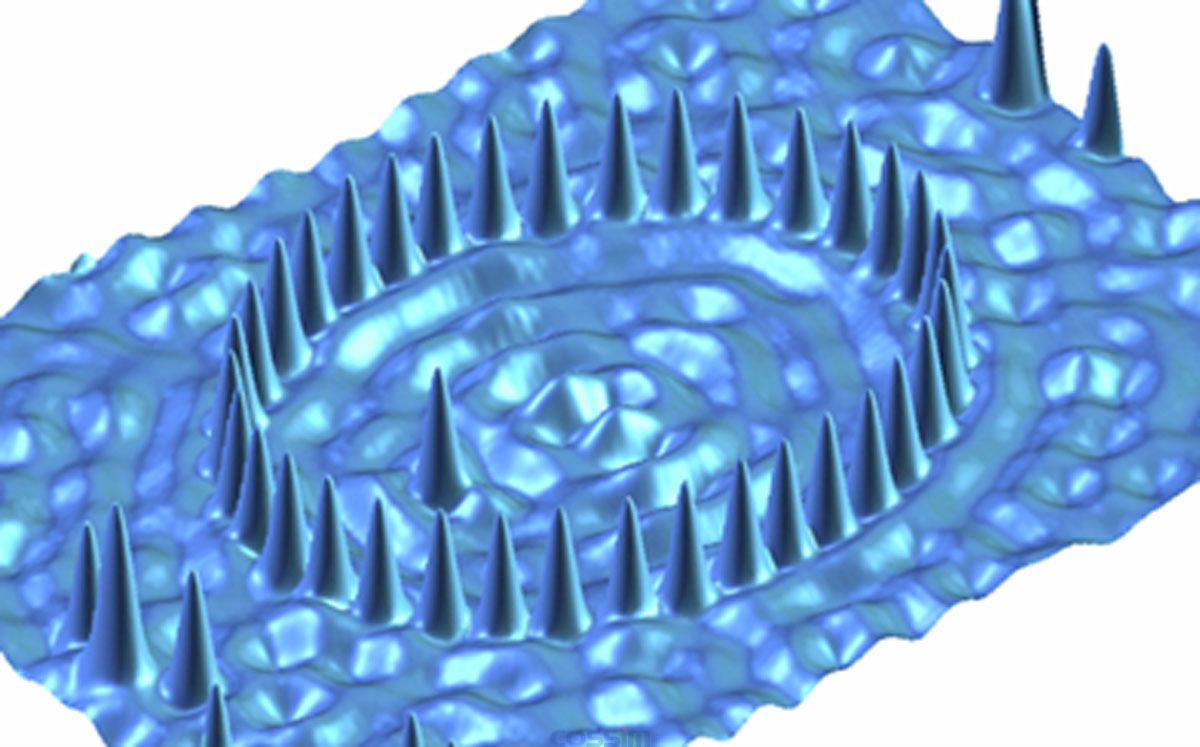

圖5 ：銅上橢圓中鈷原子的量子圍欄的 STM 圖像，也使用 STM 組裝。由于圍欄中電子的限制，STM 圖像中出現了波狀特征。圖片來源：Joseph A. Stroscio Robert J. Celotta Steven R. Blankenship Frank M. Hess。

什么是原子力顯微鏡？

AFM 是掃描探針顯微鏡的一種變體，其中尖銳的尖端在表面上掃描，通過探測尖端與表面的相互作用來測量其納米級形貌。

原子力顯微鏡（AFM 顯微鏡）如何工作？

AFM 的工作原理是在柔性懸臂上掃描樣品表面時以光學方式測量尖銳尖端的偏轉（圖 6）。這是通過在尖端照射激光并使用光電探測器檢測從尖端反射的光來完成的，從而實現極其靈敏的尖端偏轉測量。

AFM 可以在不同的模式下運行，對應于與表面的不同類型的相互作用。

• 在接觸模式下，尖端與表面接觸并在表面上掃描，這樣尖端偏轉就可以直接測量表面高度。在這種模式下，尖端損壞非常頻繁，必須注意尖端不要卡在表面上。
• 在動態模式下，懸臂被驅動以在其共振頻率下以納米級的振蕩幅度進行機械振蕩由于高尖端剛度，然后定位在靠近表面的位置。當尖端在表面上掃描時，其機械運動會受到與分離相關的納米級力的影響，而尖端與樣品沒有物理接觸，這對于精細表面是有利的。通過連續讀出尖端的機械共振頻率、振幅和相位變化，可以繪制出樣品區域內這些相互作用的地圖。該機械數據包含有關以尖端頻率編碼的表面形貌的信息，以及以機械相編碼的材料界面信息。
• 輕敲模式是一種中間操作模式，其中驅動尖端以相對較大的振幅共振振蕩，從而間歇地與表面接觸。在這種模式下，由于與表面的納米級相互作用，在非常接近的情況下，尖端振蕩幅度會發生變化。納米定位系統用于動態調整尖端高度以恢復原始振蕩幅度，從而能夠繪制出表面施加在尖端上的力并檢索其形貌。此模式特別適用于液體中的易碎樣品或在環境條件下執行 AFM，其中冷凝不可避免地會在樣品上形成液膜。

除了使用不同的成像模式外，還可以對尖端進行功能化，例如，通過使其具有磁性以允許映射表面的磁性，或者使用諸如一氧化碳的分子來解析各個分子軌道。

原子力顯微鏡圖

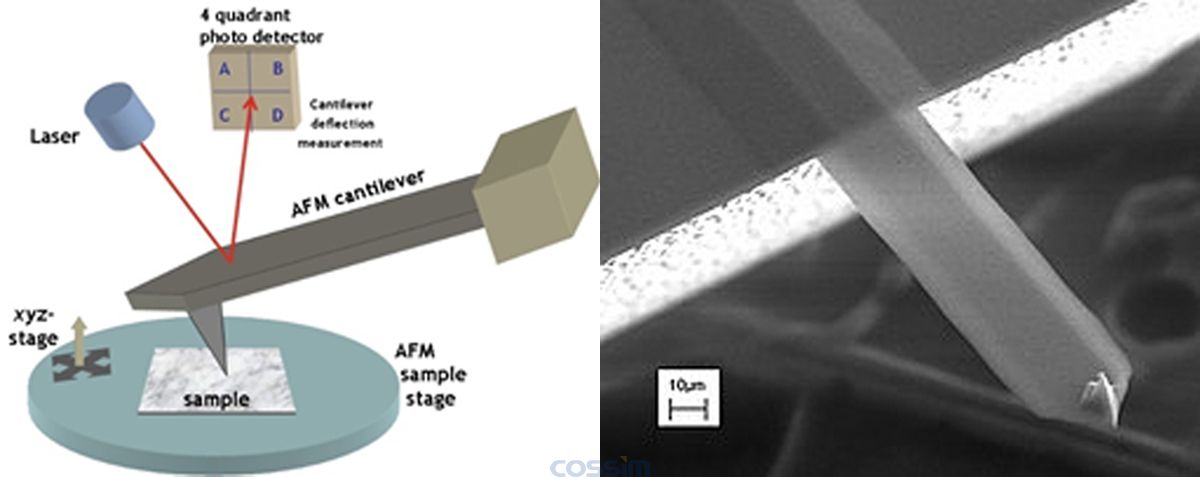

圖 6： a) AFM 的示意圖。具有尖端尖端的懸臂位于接近表面的納米級處，并使用掃描樣品臺對其進行掃描。激光聚焦在懸臂上，并由光電探測器檢測其反射，從而能夠靈敏地檢測到可以重建表面形貌的小尖端位移。b) AFM 懸臂的掃描電子顯微照片，其末端有一個鋒利的尖端。來源：a) yashvant，b) Kristian Mølhave，均根據知識共享署名 2.5 通用許可復制。

優勢、局限和常見問題

AFM 的一個關鍵優勢在于它可以提供納米級樣品的極高分辨率圖像，而不需要像 STM 中那樣的導電樣品。由于測量過程是純機械和光學的，因此 AFM 對電噪聲的敏感性低于 STM。這也使它們能夠在不同的條件下運行，例如真空、低溫、液體甚至環境條件，從而可以研究多種樣品。

同時，將尖端上的機械力檢測為一種讀取形貌的手段，這使得 AFM 的精確度降低且難以解釋，因?yàn)槎鄠€(gè)力同時作用于具有不同距離縮放的尖端，與STM 相比，后者具有更簡單的電流-距離關系。當使用功能化 AFM 尖端測量磁性、電氣或化學表面特性時，如果表面不是原子級平坦的，數據解釋可能會更加復雜。

原子力顯微鏡的應用

AFM 由與 STM 相同的發明者構思，并已成為基礎科學不同方面的常用技術，特別是在納米技術、材料科學和生物學方面。典型應用包括檢查天然和人造納米級結構，例如細菌、納米晶體、金屬表面和原子級薄材料，如圖 7 所示。在環境和液體條件下進行納米級成像的可能性對于納米級生物學來說特別有趣，其中 AFM 能夠?qū)崿F(xiàn)研究活細胞和細胞膜的力學。

原子力顯微鏡圖像

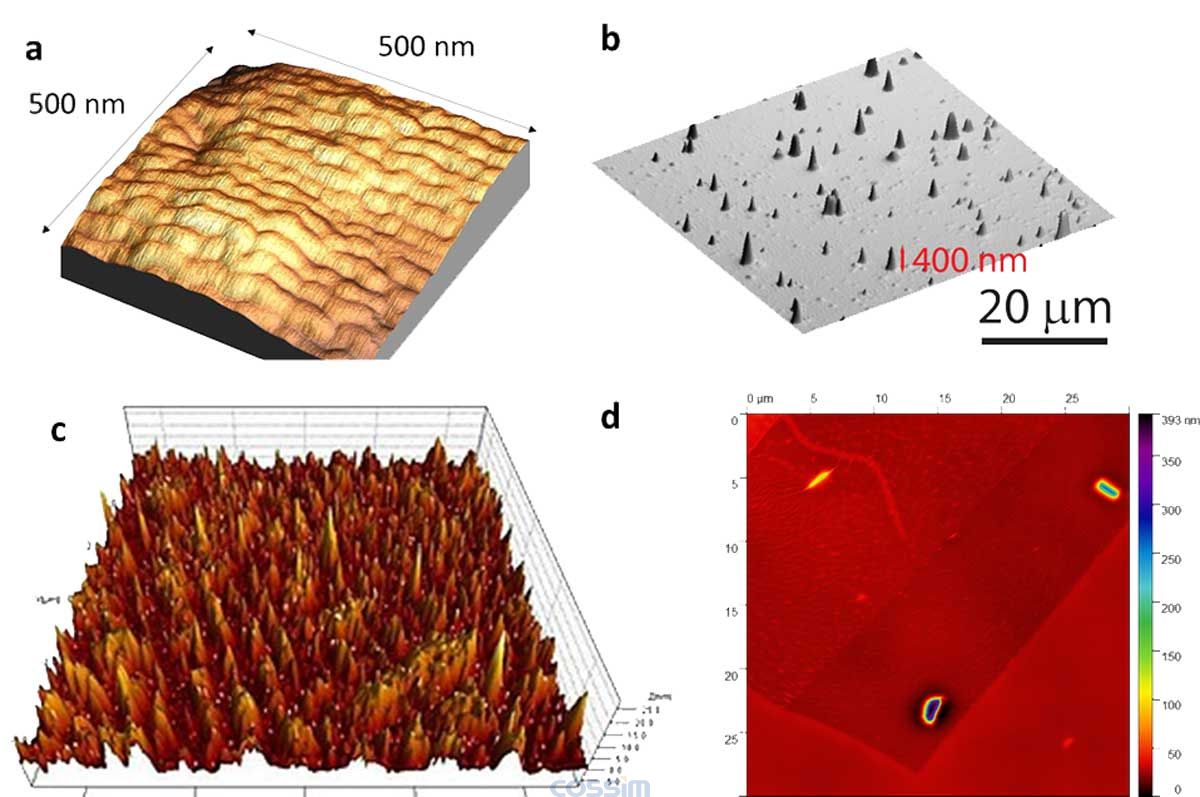

圖 7： AFM 圖像示例。a)在玻璃上干燥的藍藻振蕩器的纖維狀陣列。b) 由 AFM 數據生成的基板上納米晶體的 3D 圖像。c) 金屬薄膜表面。d) 原子級薄的 MoS 2薄片，在聚合物表面具有兩個不同厚度的區域。 來源：a) Toby Kurk，根據知識共享署名-相同方式共享 2.0 通用許可復制，b) 和 d) 由作者提供，c) 相反.ps，根據知識共享署名-相同方式共享 4.0 國際許可復制。

基于 STM 和 AFM 在廣泛領域?qū){米世界的新見解的廣泛成功，已針對特定目的開發了多種 SPM 技術。在下文中，我們將簡要概述一些最廣泛使用的方法。

掃描開爾文探針顯微鏡 (SKP)

掃描開爾文探針顯微鏡 (SKP) 是 AFM 的一種變體，可以繪制出表面局部電勢。在這里，尖端和表面之間的功函數差異導致可以記錄的靜電力和尖端偏轉。雖然這項技術對于研究半導體器件（如太陽能電池）以及表面腐蝕和涂層特性特別有用，但也有人提出了其應用以提高對電池轉導和反應的詳細機制的理解。

掃描擴散電阻顯微鏡 (SSRM)

掃描擴散電阻顯微鏡 (SSRM) 是一種掃描探針技術，其中導電尖端掃描偏置的樣品表面以測量其電性能。特別是，它能夠映射電荷載流子密度并讀出樣品的電導和電阻，例如在半導體樣品中（圖 8）。在這里，通常使用硬尖端來突破樣品表面的氧化層，并且可以在惰性氣氛中進行測量以減少表面氧化，從而測量樣品的固有特性。

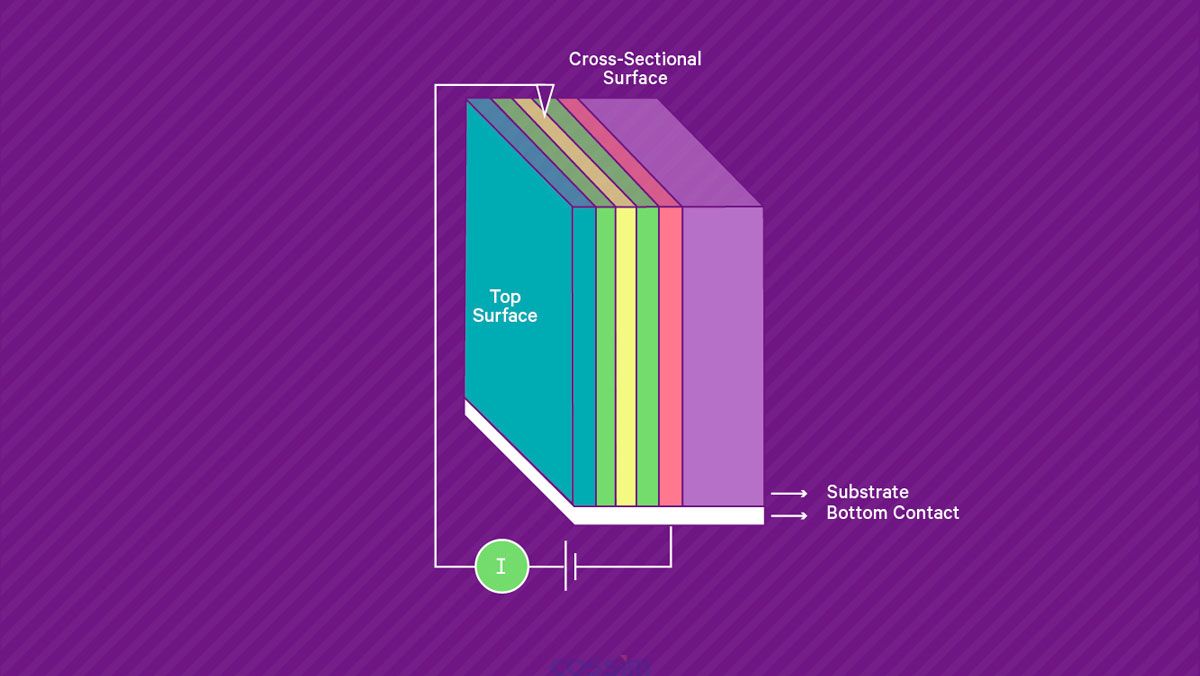

圖 8： SSRM。偏置的導電尖端在接觸的樣品上進行掃描，并測量電流以繪制樣品電導和電阻。

冷原子掃描探針顯微鏡（冷原子SPM）

在冷原子掃描探針顯微鏡（冷原子 SPM）中，超冷原子的捕獲氣體用作探針而不是固體尖端（圖 9），并記錄其在陷阱中的運動。冷原子探針的優點是比標準 AFM 尖端軟幾個數量級（彈簧常數低），可以靈敏地測量微小的納米級力和極其脆弱的樣品，例如獨立的碳納米管。然而，在室溫下將超冷原子捕獲在靠近表面的位置是一項嚴峻的技術挑戰，并且原子的有效尖端頂點尺寸比標準尖端大得多，從而導致空間分辨率降低。

圖 9：冷原子 SPM 使用捕獲的超冷原子氣體作為探針，而不是標準 AFM 尖端，從而大大提高了力靈敏度。

掃描近場光學顯微鏡 (SNOM)

掃描近場光學顯微鏡 (SNOM) 能夠以遠遠超出衍射極限的分辨率研究樣品的光學特性，從而揭示比所用光學波長小得多的結構。在孔徑型 SNOM中，亞波長孔徑（例如錐形光纖或 AFM 尖端中的孔）被照射以產生緊密限制在孔徑內的倏逝電磁場。而在散射型 SNOM，使用金屬涂層 AFM（圖 10）。在這兩種情況下，被照射的探針都以納米級的間隔在表面上掃描，這樣一次只有很小的表面區域被照射，這使得表面的光學特性能夠以極高的分辨率進行研究。SNOM 特別適用于研究生物樣品以及石墨烯等納米材料。

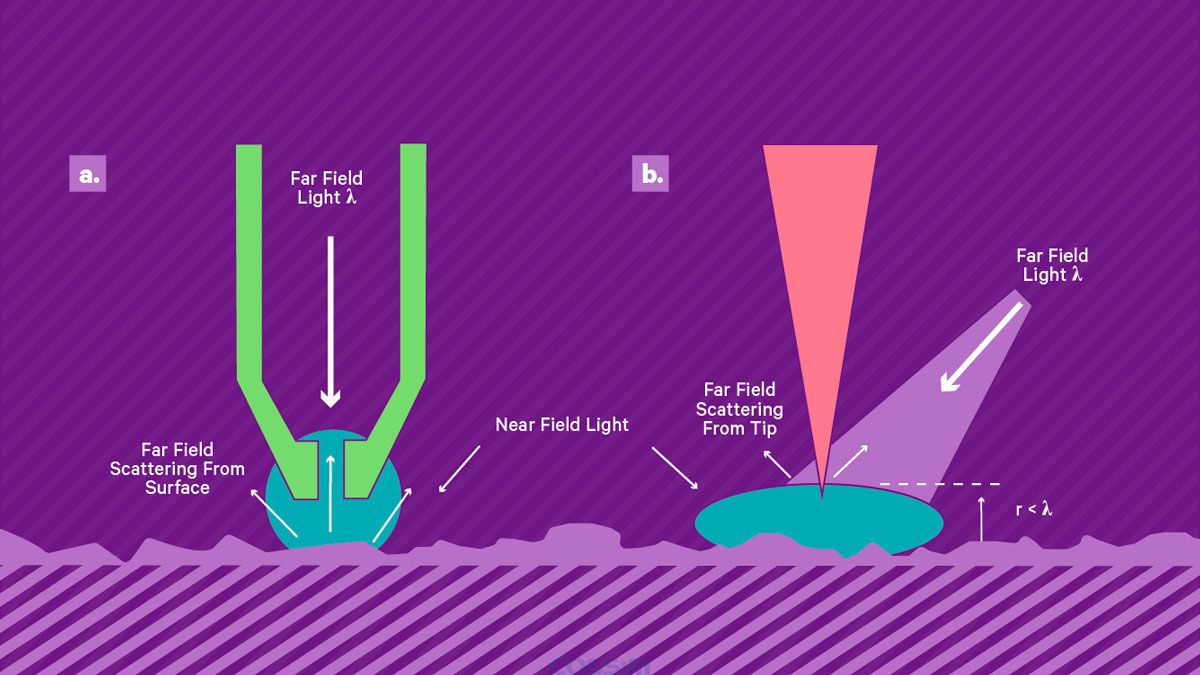

圖 10： SNOM 類型。a) 孔徑型 SNOM，使用亞波長大小的孔徑作為倏逝電磁場的來源，b) 散射型 SNOM，其中遠場光從尖銳尖端散射以激發其周圍的近場倏逝場.

結論

在本文中，我們討論了 SPM 技術，特別關注兩種最常用的 STM 和 AFM，它們已被證明有助于原子分辨率表面分析并揭示納米級力。我們還考慮了這兩種技術的變體，它們以遠遠超出傳統方法的分辨率提供了對樣品的電氣、機械和光學特性的更深入了解。表 1 概述了所介紹的技術的典型應用、分辨率和特性。

表1 ： SPM 技術總結。
